滾筒洗礦機
優勢和特點
1.處理能力大，洗礦能力強。
2.長形的洗礦筒體使得物料在內的逗留時間長，充分且有力地將物料完全分散。
3.筒體采用加厚型鋼板。

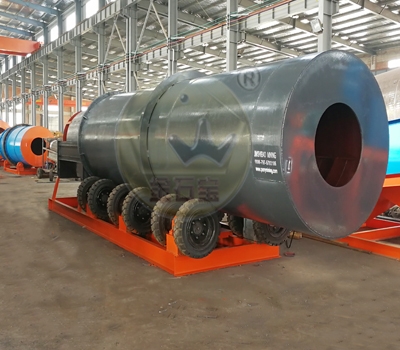

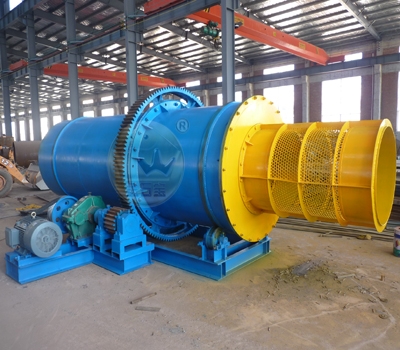

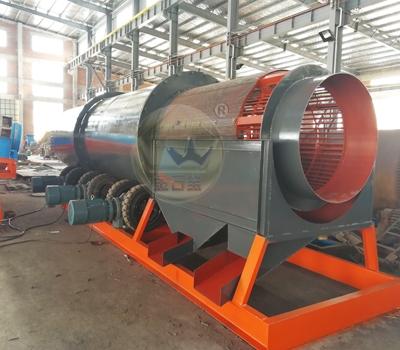

4.傳動方式可選擇：①采用重型軸承、齒輪和拖輪（定位輪）。②輪胎傳動。
5.大輸出功率的電機和齒輪系統產生的扭矩。
6.高壓沖洗水沖洗圓筒內壁。
7.進料粒度可達230mm。
8.洗礦、篩分一體管理方便，易損件少，檢修方便。
一、產品介紹
RXT型滾筒洗礦機主要用于選礦前含泥礦石擦洗、脫泥、篩分等作業，提高后道工藝選礦指標，常用于錳礦、鐵礦、石灰石、鎢礦、硅石礦等其它需要擦洗、脫泥礦物。還廣泛用于含泥量高的砂金礦的選礦作用，能攪爛泥團使原礦得到充分松散，后經過尾部的篩分裝置，很好的把廢石一次性拋去，提高下一道工序的處理能力，能提高含泥量高的砂金礦回收率。
二、工作原理
滾筒洗礦機的筒體由四個滾輪支撐，電機帶動減速機傳動，大小齒輪帶動清洗筒體低速旋轉。含有泥團或石粉的物料從進料口給入，進入旋轉的滾筒內，清洗滾筒內壁安裝有一定角度的攪拌葉片，同時物料不斷被帶起拋落，自進料端到出料端移動過程中多次循環，并被順向或逆向的高壓沖洗水沖刷洗滌，清洗干凈的物料經過尾部出料端篩分脫水后排出，從而達到洗礦、篩分、脫泥作業。
三、機械結構圖解

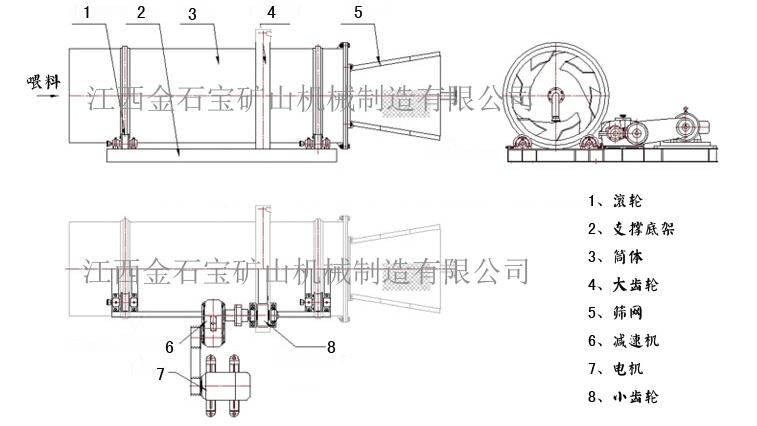

洗礦機齒輪傳動結構圖

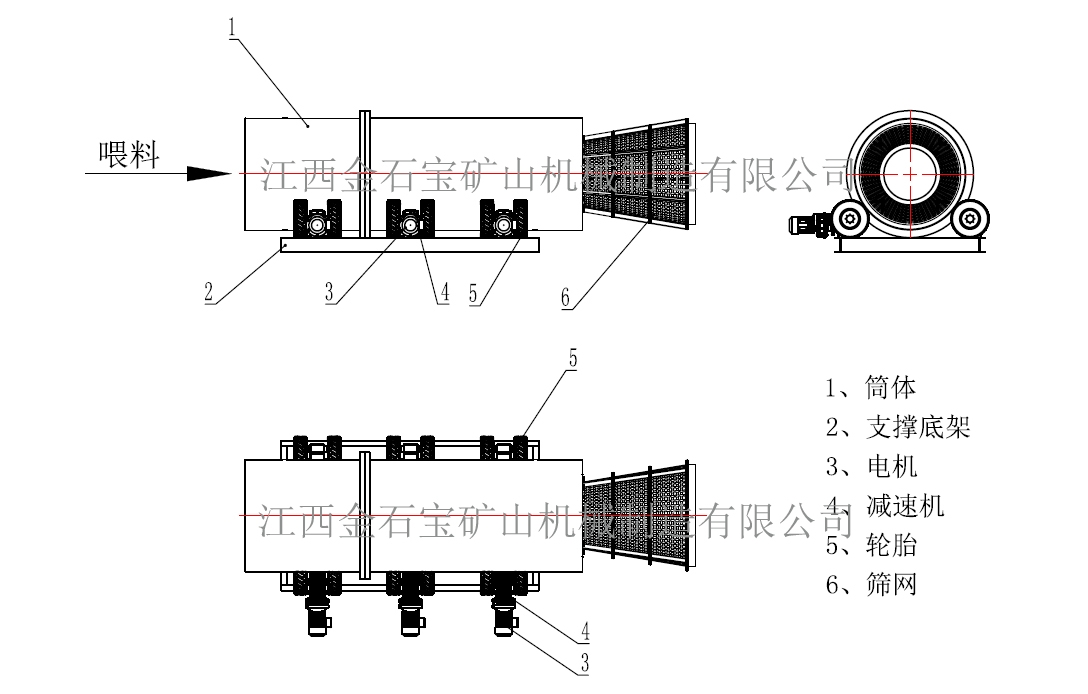

洗礦機輪胎傳動結構圖
五、產品參數
|
型號
|
筒體尺寸 (mm) |
篩網尺寸 (mm) |
筒體轉速 (r/min) |
給礦粒度 (mm) |
循環水 (t/h) |
耗水量 (m3/h) |
處理量 (t/h) |
功率 (kw) |
重量 (t) |
|
RXT1030 |
Φ1000×3000 |
≤20 |
27.9 |
≤80 |
20-30 |
1-4 |
40 |
15 |
3.8 |
|
RXT1136 |
Φ1100×3600 |
≤25 |
27.6 |
≤80 |
32-50 |
1.2-4 |
65 |
15 |
4.6 |
|
RXT1230 |
Φ1200×3000 |
≤25 |
27.6 |
≤100 |
35-60 |
1.3-4 |
70 |
22 |
4.7 |
|
RXT1430 |
Φ1400×3000 |
≤25 |
27.6 |
≤100 |
40-70 |
1.5-4 |
80 |
22 |
4.9 |
|
RXT1545 |
Φ1500×4500 |
≤25 |
21 |
≤160 |
60-110 |
1.7-4 |
120 |
30 |
6.9 |
|
RXT2265 |
Φ2200×6500 |
≤50 |
19 |
≤230 |
90-150 |
1.8-4 |
180 |
37 |
15.9 |
